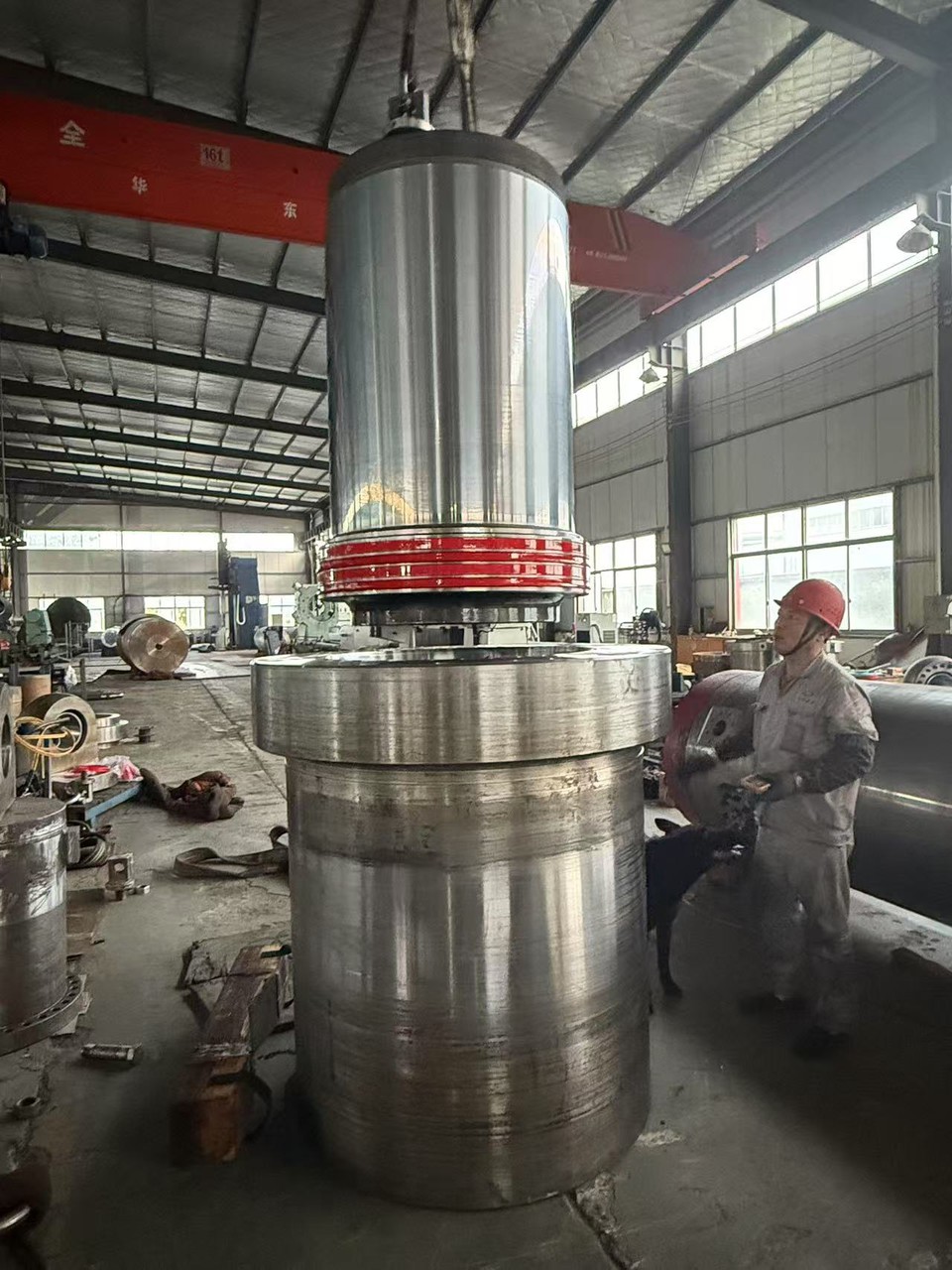

1500-tonowy cylinder hydroformujący
*1500 - ton Hydroforming Press (znany również jako „wewnętrzna maszyna do formowania wysokiego ciśnienia” lub „maszyna hydroformingowa rurowa”) opiera się na jego cylindrze hydraulicznym jako komponencie uruchamiania mocy rdzenia. Wydajność tego cylindra bezpośrednio określa tonaż, dokładność, stabilność i żywotność. Termin „1500-ton” odnosi się do maksymalnej siły wyjściowej generowanej przez cylinder (y) pod znamionowym ciśnieniem roboczym, zwykle dostarczany przez główny cylinder (lub kombinację wielu głównych cylindrów).
Podstawowe funkcje techniczne i wymagania
Ze względu na wyspecjalizowany proces hydroformowania ten cylinder wymaga bardziej rygorystycznych specyfikacji w porównaniu z tymi stosowanymi w konwencjonalnych prasach:
1. Super - duży tonaż i ultra - Wysokie ciśnienie robocze:
Obliczenie tonażu: Siła wyjściowa cylindra jest obliczana jako F=P × A (gdzie P jest ciśnieniem roboczym, a A jest efektywnym obszarem tłoka). Aby osiągnąć 1500 ton (15 mn) ciągu, powszechne są dwa podejścia techniczne:
- Wysokie ciśnienie robocze + Średni rozmiar otworu: Używa Ultra - Systemy pompy ciśnieniowej High - (np. 45 MPa, 60 MPa lub wyższa), umożliwiając stosunkowo mniejszy rozmiar otworu. Stawia to ekstremalne wymagania na uszczelnienia, materiałach cylindrów i obróbce.
- średnie ciśnienie robocze + ultra - wielkość dużego otworu: działa przy konwencjonalnych wysokich ciśnieniach (25–31,5 MPa), ale wymaga bardzo dużego otworu i pręta tłokowego, zwiększając trudności produkcyjne i koszty.
2. Niezwykle wysoka sztywność i precyzja:
Metody wdrażania:
- Ceily - Struktura cylindra służby: lufa cylindra jest zwykle wytwarzana z wysokiej - stalowa stalowa stalowa - odkuwki w ścianie, a nie płynne rurki stalowe.
- Solidny pręt tłokowy: Tłok ma bardzo dużą średnicę, jest precyzją - i wykazuje wysoką twardość i prostość powierzchni.
- niskie - tarcie, zero - Uszczelnienie upływu: używa multi - Systemy uszczelniania warstwy (np. Uszczelki tłokowe, uszczelki pręciowe, pieczęcie buforowe) z importowanego lub wysokiego- End Domowe Systems, aby zapewnić gładką pracę, bezproblemowe, czytne, lub zewnętrzne seepase lub zewnętrzne seepase) pod wysokim - Warunki niskiego -.
3. Doskonałe zmęczenie i odporność na zużycie:
- Cylinder przechodzi cykliczne obciążenie od zera do maksymalnego ciśnienia w każdym cyklu roboczym, co czyni go wysoce podatnym na pęknięcia zmęczeniowe przez długi czas -.
- Często wzajemny ruch pręta tłoka wymaga wyjątkowej odporności na zużycie, aby wytrzymać tarcia z uszczelnień i potencjalnych uszkodzeń zewnętrznych.
4. Niezawodne amortyzację i wydech:
- amortyzacja: ze względu na masywną masę ruchomych komponentów, wysoce skuteczne i niezawodne urządzenia do amortyzacji są niezbędne na końcu udaru, aby zapewnić płynne spowolnienie i zapobiec uszkodzeniu uderzenia cylindra i ramki maszynowej.
- Wydech: System musi być wyposażony w wysokie - zawory wydechowe, aby zapewnić całkowite usunięcie powietrza z płynu hydraulicznego, zapobiegając niestabilności ciśnienia, pełzaniu lub kawitacji.
Wyzwania związane z projektowaniem i produkcją
Obróbka i montaż ciężkich - Dawno komponentów obowiązków
Cylindrowa lufa i pręt tłokowy często ważą kilka ton każdy, co wymaga dużej skali -, wysokich - maszyn Precision CNC (np. Budy - nudne maszyny, zewnętrzne cylindryczne szlifierki) i ciężkie urządzenia do podnoszenia. Proces montażu jest złożony i wymaga ekstremalnej precyzji.
Technologia spawania
- obciążenie krytyczne - spoiny, takie jak między dnem cylindra a lufą lub mocującymi występami i prętem tłokowym, wymagają specjalistycznych procesów, takich jak wąskie - spawanie zanurzone szczeliną (Ng -). Wszystkie takie spoiny muszą ulec 100% niszczące testowanie niszczące (6}} (UT/RT), aby zapewnić integralność.
Kontrola deformacji podczas obróbki cieplnej
Kontrolowanie zniekształceń podczas gaszenia i temperatury dużych odkuwek, a następnie rektyfikacji stanowi znaczące wyzwania techniczne.
Kompatybilność i projektowanie systemu uszczelniania
- Wybór odpowiednich uszczelek i wymiarów rowka w oparciu o ciśnienie, prędkość i średnią temperaturę ma kluczowe znaczenie dla zapewnienia wydajności cylindra i żywotności serwisowej. Proces ten w dużej mierze opiera się na empirycznej wiedzy specjalistycznej i analizie symulacji.
